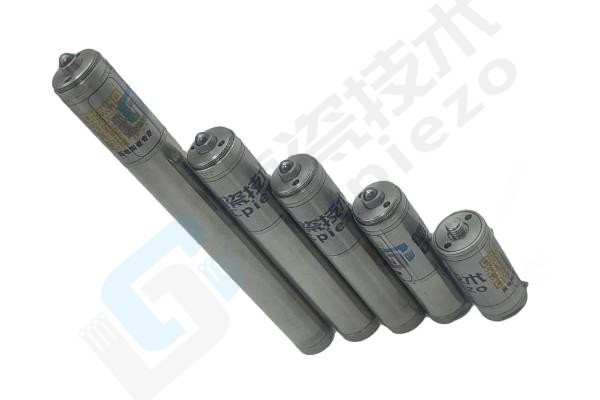

压电促动器：半导体精密制造的核心驱动引擎

当半导体制程迈向5nm及以下节点，设备定位精度的要求已从“微米级”跨入“亚纳米级”。传统电磁式促动器因机械间隙与响应延迟，逐渐难以胜任高端制程的苛刻使命。而压电促动器，凭借其逆压电效应的天然优势，正以纳米级分辨率与微秒级响应速度，成为支撑半导体产业向更小线宽、更高良率迈进的关键技术基石。

一、从原理到优势：为何压电技术成为晶圆厂的首选？

压电促动器基于压电材料（如PZT压电陶瓷、压电单晶）的电致伸缩效应，实现了电能向机械能的直接、无损转换。与传统方案相比，其核心优势直击半导体制造的痛点：

●纳米级定位精度：位移分辨率可低至0.1纳米以下，为光刻对准提供物理保障；

●微秒级动态响应：摆脱电磁线圈的感性延迟，满足高速扫描与快速步进需求；

●无间隙直接驱动：摒弃传动结构，从根源上消除机械空回与摩擦磨损；

●闭环集成能力：内置位移传感器，实现原位实时反馈，确保长期稳定性。

二、前道核心工序：压电技术如何护航光刻与刻蚀？

在半导体前道制造中，压电促动器已成为光刻机、刻蚀机等“大国重器”不可或缺的组成部分。

●光刻机工件台与掩模台——粗精复合驱动

在双工件台系统中，压电促动器与直线电机协同工作：直线电机负责大行程快速运动，压电促动器承担末端微幅补偿，二者配合将台架定位误差压缩至1纳米以内，为7nm及以下节点的套刻精度提供硬核支撑。

●投影物镜调焦与掩模修正

针对晶圆表面微小的翘曲或设备热漂移，集成于透镜模组的压电执行器可实时推动镜片完成纳米级轴向调整，确保曝光焦点始终锁定最佳焦面。同时，掩模版侧的执行机构可快速响应并补偿热膨胀引起的图形畸变，保障图案转移的保真度。

●刻蚀与沉积腔室的晶圆姿态微调

在等离子刻蚀与CVD工艺中，压电促动器被嵌入静电卡盘底座，可在毫秒级时间内动态调整晶圆表面的水平度与平面度，有效改善等离子体分布均匀性，将晶圆边缘与中心的刻蚀速率差异控制在极小范围内，显著提升片内关键尺寸均匀性。

三、后道封装与检测：从键合到搬运的精准守护

封装环节对精度的要求同样严苛，压电促动器在芯片互联与自动化操作中扮演着关键角色。

●倒装芯片键合与引线键合——微凸点对准

压电促动器驱动键合头完成微凸点与基板焊盘的高精度对位，将对准精度控制在0.5纳米级别，为高密度I/O封装提供保障。同时，键合压力可通过压电元件进行实时力控，既保证焊接强度，又避免过压损伤芯片脆弱的低介电层。

●超声换能与压力控制

引线键合所需的超声振动由压电换能器稳定输出数十千赫兹的高频振荡，大幅提升金线或铜线与焊盘的金属间结合质量。

●晶圆搬运与预对准

超薄晶圆在机械手末端的抓取极易产生微裂纹。集成压电触觉反馈的柔性夹持机构，可感知接触力的细微变化，实现对薄片、翘曲片的无损抓取，显著降低碎片率。

四、迈向更先进节点：压电技术的自我进化

为匹配半导体工艺的持续微缩，压电促动器本身也在加速迭代：

●单晶压电材料应用：较传统PZT多晶陶瓷，位移输出能力提升超30%，响应速度进一步突破微秒屏障；

●闭环稳定性跃升：集成纳米级位移传感器的智能促动器，长期漂移抑制率提升逾50%，大幅减少设备停机校准频次；

●低热与洁净适配：驱动功耗持续降低，发热量与电磁干扰显著减小，完全契合半导体厂对热稳定与洁净度的严苛规范。

从光刻机工件台的纳米定位，到键合机微凸点的精确对位，压电促动器已深度融入半导体制造的全链条。随着EUV光刻技术的持续普及和3D先进封装的规模化量产，市场对更高速度、更小体积、更强鲁棒性的压电方案需求将日益旺盛。广东德瓷技术有限公司将持续深耕多层叠堆压电陶瓷的研发与制造，以更优异的材料性能与定制化能力，助力全球半导体客户突破精密驱动的瓶颈，共赢先进制造新时代。
