压电陶瓷粉料

产品介绍：

邦瓷科技提供多种PZT陶瓷粉料，不同类型的陶瓷粉料用于生产不同功能的压电器件。

硬性的PZT粉料有着较低的介电损耗和较高的机械品质因数，主要用于水声换能器，扬声器，传感器等。

软性的PZT粉料具有较高的介电常数、机电耦合系数和压电应变常数，主要用于压电促动器等大位移的应用。

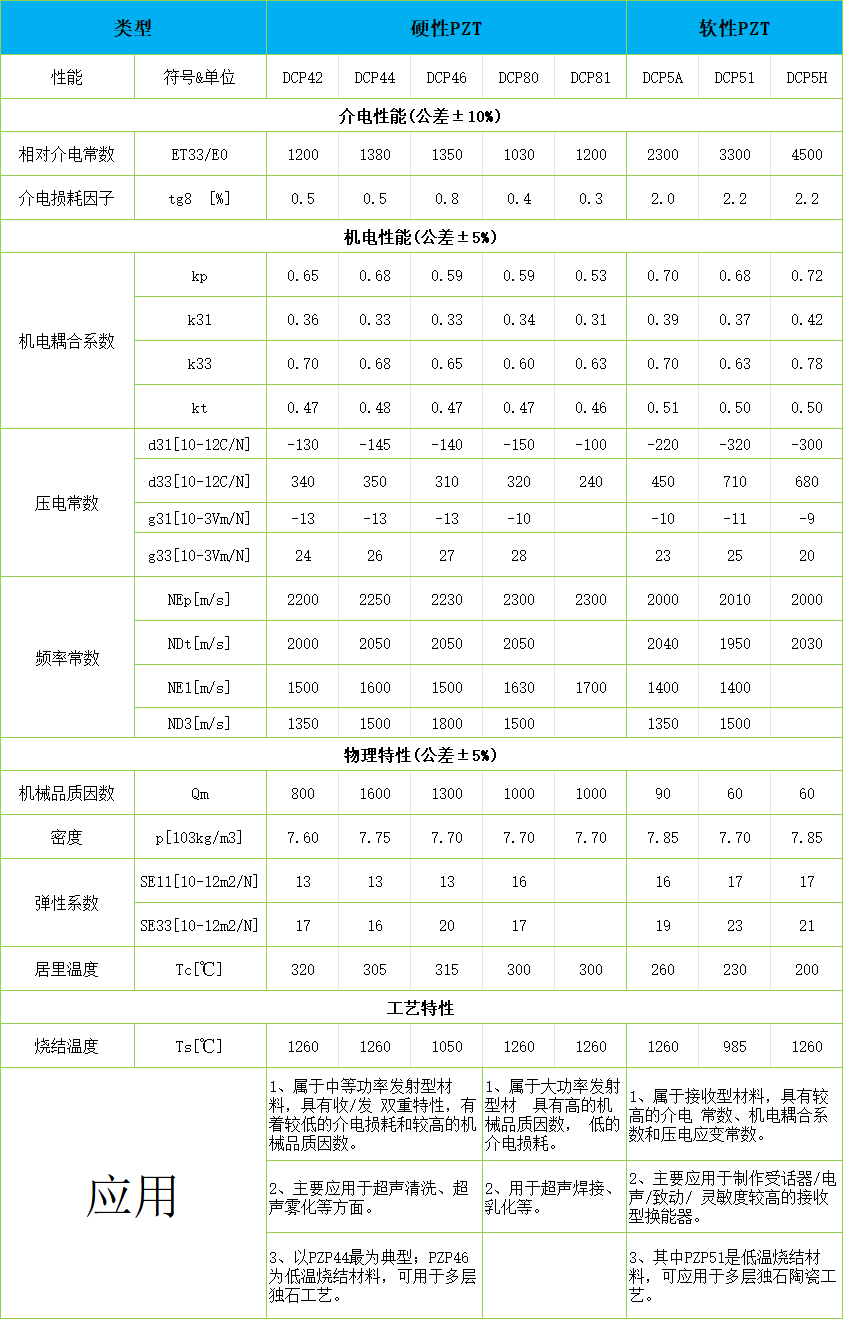

表格中列出了PZT陶瓷粉料的规格与性能。

德瓷技术提供多种PZT陶瓷粉料，不同类型的陶瓷粉料用于生产不同功能的压电器件。

硬性的PZT粉料有着较低的介电损耗和较高的机械品质因数，主要用于水声换能器，扬声器，传感器等。软性的PZT粉料具有较高的介电常数、机电耦合系数和压电应变常数，主要用于压电促动器等大位移的应用。

类型		硬性PZT					软性PZT
性能	符号&单位	DCP42	DCP44	DCP46	DCP8	DCP81	DCP5A	DCP51	DCP5H
介电性能(公差±10%)
相对介电常数	ƐT33/Ɛ0	1200	1380	1350	1030	1200	2300	3300	4500
介电损耗因子	tgδ[%]	0.5	0.5	0.8	0.4	0.3	2	2.2	2.2
机电性能(公差±5%)
机电耦合系数	kp	0.65	0.68	0.59	0.59	0.53	0.7	0.68	0.72
	k31	0.36	0.33	0.33	0.34	0.31	0.39	0.37	0.42
	k33	0.7	0.68	0.65	0.6	0.63	0.7	0.63	0.78
	kt	0.47	0.48	0.47	0.47	0.46	0.51	0.5	0.5
压电常数	d31[10-12C/N]	-130	-145	-140	-150	-100	-220	-320	-300
	d33[10-12C/N]	340	350	310	320	240	450	710	680
	g31[10-3Vm/N]	-13	-13	-13	-10		-10	-11	-9
	g33[10-3Vm/N]	24	26	27	28		23	25	20
频率常数	NEp[m/s]	2200	2250	2230	2300	2300	2000	2010	2000
	NDt[m/s]	2000	2050	2050	2050		2040	1950	2030
	NE1[m/s]	1500	1600	1500	1630	1700	1400	1400	—
	ND3[m/s]	1350	1500	1800	1500		1350	1500	—
物理特性(公差±5%)
机械品质因数	Qm	800	1600	1300	1000	1000	90	60	60
密度	ρ[103kg/m3]	7.6	7.75	7.7	7.7	7.7	7.85	7.7	7.85
弹性系数	SE11[10-12m2/N]	13	13	13	16		16	17	17
弹性系数	SE33[10-12m2/N]	17	16	20	17		19	23	21
居里温度	Tc[℃]	320	305	315	300	300	260	230	200
工艺特性
烧结温度	Ts[℃]	1260	1260	1050	1260	1260	1260	985	1260
应用		1.属于中等功率发射型材料，具有收/发双重特性，有着较低的介电损耗和较高的机械品质因数。			1.属于大功率发射型材料，具有高的机械品质因数，低的介电损耗。		1.属于接收型材料，具有较高的介电常数、机电耦合系数和压电应变常数。
		2.主要应用于超声清洗，超声雾化等方面；			2.用于超声焊接，乳化等。		2.主要应用于制作受话器/电声/致动/灵敏度较高的接收型换能器。
		3.以 PZP44最为典型；PZP46为低温烧结材料，可用于多层独石工艺。					3.其中PZP51是低温烧结材料，可应用于多层独石陶瓷工艺。
