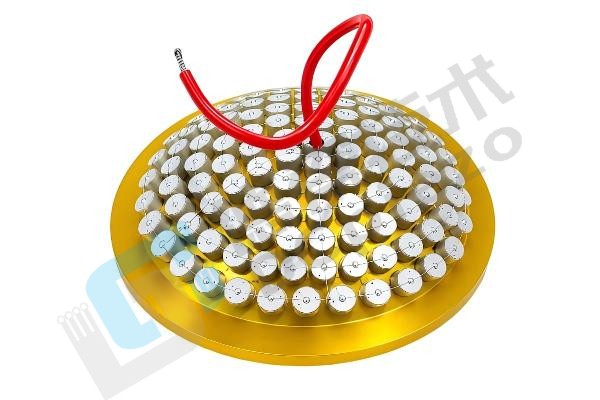

DC-MF-S121 凭借其220kHz工作频率、球形聚焦特性以及5kV超高工作电压，为高强度聚焦超声、医学治疗及工业精密加工等需要深层聚焦与大能量输出的场景提供了理想的核心换能解决方案，尤其适用于超声聚焦治疗头、HIFU实验系统及高功率声场发生装置。

1、结构设计

●球形聚焦曲面：采用球冠形压电陶瓷，实现三维空间内的声能汇聚，聚焦深度约60mm，能量密度高。

●紧凑尺寸与引线布局：正极引线位于正上方，负极连接外壳（可定制），简化电极连接；未标注公差控制在±0.2mm以内。

●绝缘保护外壳：外表面经氧化处理，提供可靠绝缘保护，防止高压泄漏；外壳材质为6061铝合金，导热与机械强度俱佳。

2、材料特性

●超高耐压压电陶瓷：工作电压≤5kV，可承受极高电场激励，输出超大功率超声能量，适合深层穿透应用。

●稳定的电学性能：谐振频率220kHz±20kHz，静态电容19nF±20%，Gmax＞50mS，换能效率高。

●宽温适应性：工作温度0～50℃，储存温度-20～60℃，满足常规医疗与工业环境使用。

3、核心优势

●深层聚焦能力：球形几何结构配合约60mm焦点深度，可将超声能量精准汇聚至目标区域，适用于皮下深层组织治疗或材料内部加工。

●超高电压驱动：支持最高5kV工作电压，相比低压换能器可产生更强的声压与空化效应，扩展了应用边界。

●高一致性制造：阻抗曲线稳定，批次一致性好；静态电容和谐振频率可根据客户需求定制。

●清洁与维护简便：外壳氧化层光滑，抗污染能力强；表面清洁仅需酒精或无尘布擦拭。

4、典型应用

●高强度聚焦超声（HIFU）治疗：用于肿瘤热消融、子宫肌瘤、骨肉瘤等非侵入式治疗设备。

●美容理疗超声炮：作为深层提拉、胶原再生的核心换能元件，实现面部及身体轮廓塑造。

●医学实验与药物递送：用于血脑屏障开放、靶向药物释放、组织破碎等研究。

●工业精密加工：适用于超声辅助切削、焊接、金属表面强化等高功率超声工业场景。

5、使用与保障说明

●高压安全警告：工作电压可达5kV，使用时必须确保驱动电源与连接线缆具备相应耐压等级，并做好绝缘隔离。

●清洁规范：传感器表面应清除油污、灰尘或其他杂质；建议使用酒精棉球或无尘布轻轻擦拭，避免划伤氧化层。

●电极连接注意：正极引线在正上方，负极默认连接外壳（可定制连接方式），接线时请勿反接，以免损坏压电元件。

●工作温度限制：请在工作温度范围（0～50℃）内使用，避免长时间在极限温度下运行；储存时请置于-20～60℃干燥环境。

●定制化支持：谐振频率、静态电容、引线方式及外观尺寸均可根据客户需求定制，欢迎咨询。
