压电传感器如何选型？工程项目需要确认的 8 项参数

一、为什么压电传感器不能只看一个参数？

压电传感器把机械变化转换为电信号。对于超声波传感器，还可能包含发射、传播、反射、接收和信号处理等环节。压电敏感元件只是信号链的一部分，封装、匹配结构、安装界面和后级电路同样会影响最终结果。

因此，同样标注某个频率的元件，放在不同介质、距离和安装结构中，可能得到不同的响应。工程选型应先描述系统要完成的检测任务，再反推元件和传感器结构。

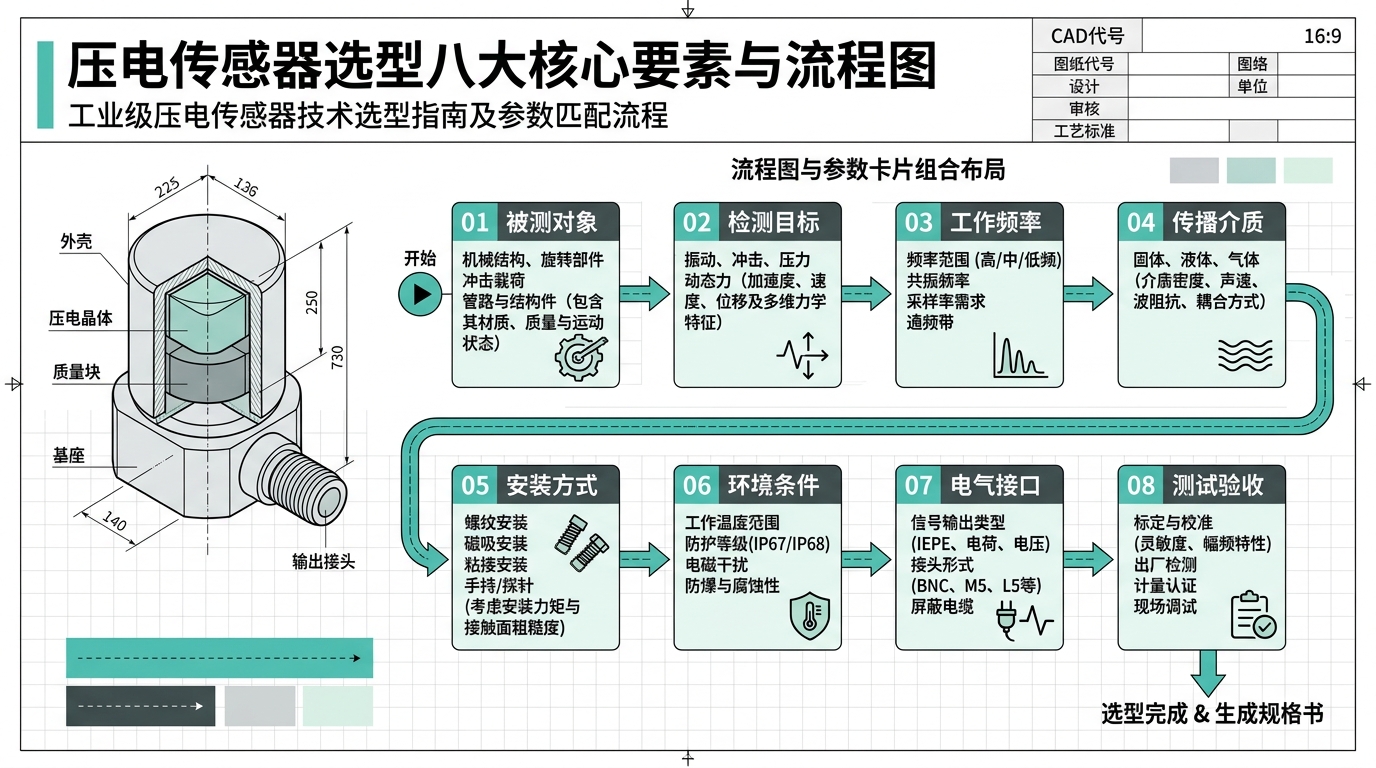

二、选型前需要确认的 8 项参数

1. 先说清楚“测什么”，再讨论“用什么传感器”

“检测距离”和“检测缺陷”都可能使用超声技术，但两者的传播路径、信号特征和评价方式并不相同。液位、流量、材料内部状态和设备振动也分别对应不同的结构与算法。

询价时建议把目标写成一句可验证的话，例如“在某介质和某安装位置下，识别目标变化并输出连续信号”，而不是只写“需要一个压电传感器”。

2. 工作频率要结合系统，而不是孤立比较

工作频率会影响传播距离、分辨能力、响应速度和衰减。元件的标称频率、装配后的谐振点以及系统实际激励频率也不一定完全相同，必须结合匹配层、外壳、负载和驱动电路确认。

如果项目对频率、带宽或回波形状有要求，应在样品验证中记录测试条件，而不是只比较规格书中的一个数字。

3. 传播介质和安装界面经常被低估

空气、液体、金属和复合材料对信号的传播速度、阻抗和衰减不同。传感器与被测对象之间的间隙、耦合材料、接触压力和安装角度，也会改变信号传递路径。

这也是为什么同一传感器在实验台上正常，装到设备后却可能出现幅值下降、回波变形或噪声增加。介质和安装条件应与样品测试尽量保持一致。

4. 电气接口要和后级电路一起确认

压电元件既可能作为发射元件，也可能作为接收元件，或者在同一系统中承担收发切换。驱动电路、接收放大、滤波、采样和连接线缆都会影响信号质量。

选型时应同时提供已有控制器或采集卡的接口要求。若只提供“频率”和“尺寸”，供应商无法判断电匹配、机械安装和信号调理是否可行。

5. 环境条件决定封装和长期稳定性

温度、湿度、压力、粉尘、油污、腐蚀介质和持续振动，都会影响封装材料、密封结构、电连接和安装可靠性。环境条件不仅是传感器的“耐受指标”，还可能改变传播路径和测量结果。

如果工作环境存在温度循环或长期连续运行，建议将环境试验、安装状态和信号漂移纳入验证，而不是只做室温短时测试。

三、样品验证应该怎样设计？

样品验证的目标不是证明某一个数字“足够大”，而是确认传感器能否在目标工况下稳定完成任务。建议至少记录以下信息：

• 被测对象、介质、距离和安装位置；

• 驱动电压、激励频率、接收电路和采样设置；

• 环境温度、压力、湿度和工作周期；

• 输出信号的幅值、波形、噪声、重复性和响应时间；

• 异常状态、边界条件和未覆盖的测试范围。

测试报告中应区分“元件级数据”“传感器级数据”和“整机系统数据”。不同层级的数据不能直接互相替代。

四、常见的 4 个选型误区

• 只看灵敏度：灵敏度还要结合噪声、带宽、安装和信号调理判断，不能单独代表整机测量效果。

• 只看标称频率：装配、负载和驱动方式可能改变实际工作状态。

• 把探头等同于完整传感器：探头、封装、驱动接收电路和算法共同组成系统。

• 拿实验室结果替代现场验证：实际介质、边界和环境变化可能改变响应，必须保留测试条件。




五、常见问题

压电传感器选型的核心，不是从一张参数表里挑出一个“看起来最好”的数字，而是把检测目标、传播路径、安装结构、电气接口和验收方法连接起来。建议在询价和样品验证前，先完成本文的 8 项参数清单，再进入具体型号比较。

本文用于压电传感器和工业超声应用的通用选型说明。具体产品参数、测试条件、适用边界和交付状态，请以对应产品规格书及实际工况验证结果为准。

本文图片为技术原理及场景示意图，具体产品结构、测试数据以实物和实测为准。
