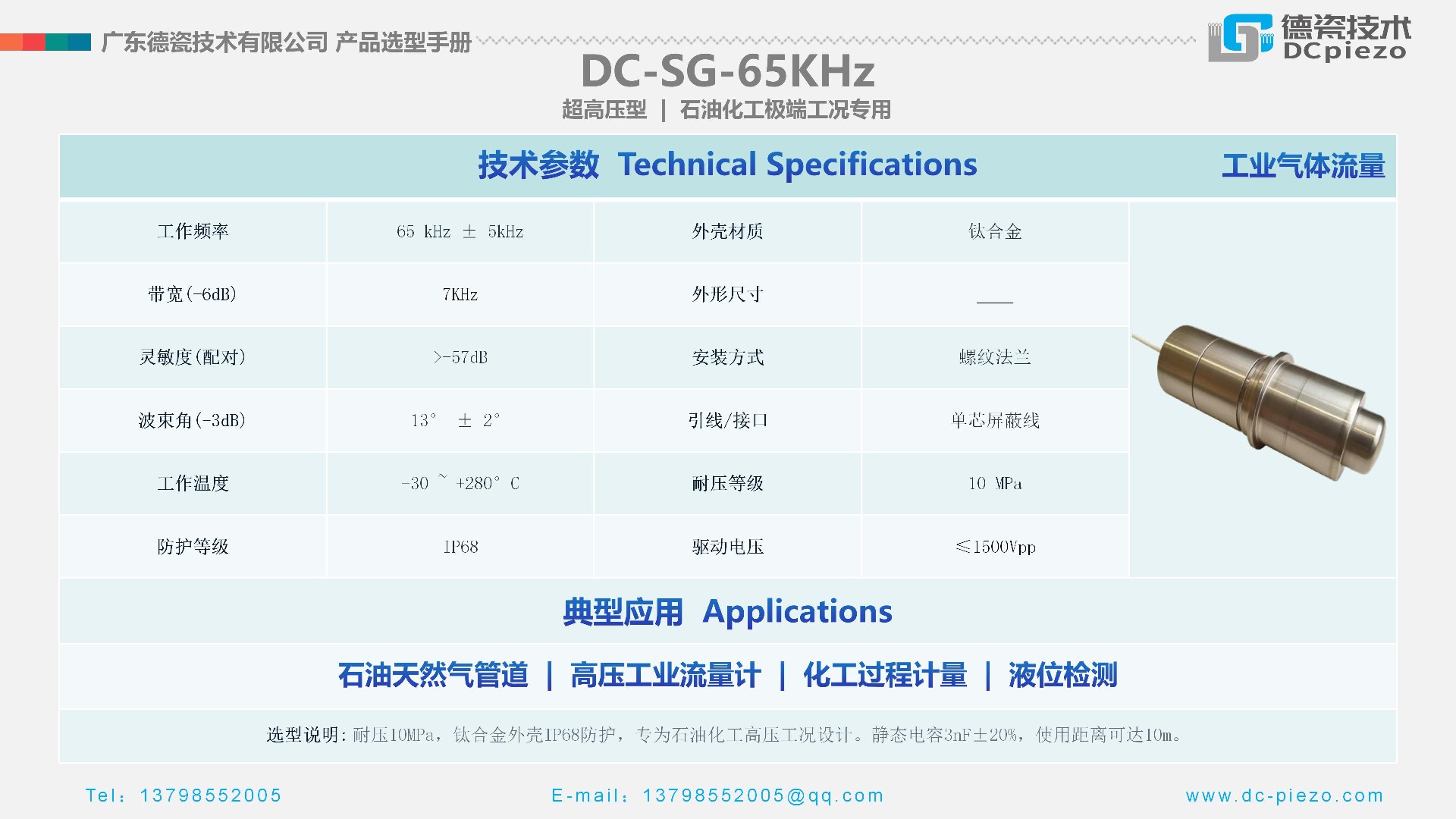

DC-SG-65KHz 凭借其65kHz工作频率、7kHz带宽（-6dB）及13°窄波束角，为石油天然气、化工过程等高压高湿场景提供高精度、高可靠性的超声传感解决方案，尤其适用于高压工业流量计、管道气体流量监测及液位检测系统。

1、结构设计

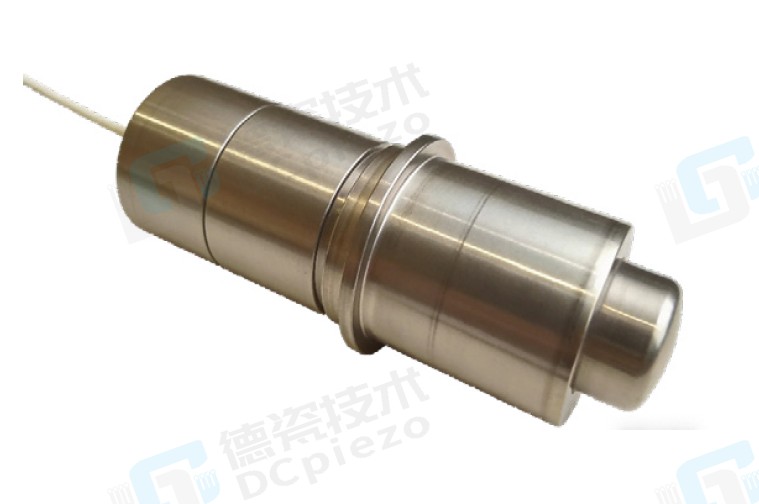

●极端工况专用结构：全钛合金外壳，耐压等级10MPa，防护等级IP68，可长期浸没或安装在高压管道中。

●紧凑法兰安装：采用螺纹法兰安装方式，便于与现有管道系统集成，密封可靠，抗振性强。

●高温适应设计：工作温度范围-30～+280℃，匹配石油化工蒸汽伴热或高温工艺环境。

2、材料特性

●耐高压压电陶瓷：静态电容3nF±20%，支持高达1500Vpp驱动电压，输出高能量声波，穿透力强。

●高性能声学匹配：灵敏度配对＞-57dB，保证收发一致性，适合配对使用；波束角13°±2°（-3dB），指向性好，减少串扰。

●抗老化线缆：单芯屏蔽线，有效抑制电磁干扰，传输距离可达10m，适应远距离信号采集。

3、核心优势

●超高压耐受能力：10MPa耐压设计，可直接用于高压天然气管道、注水井等场景，无需额外减压装置。

●宽温区稳定工作：-30～+280℃超宽温度范围，适用于高温蒸汽、低温运输等多种极端工况。

●窄波束高灵敏度：13°窄波束角搭配＞-57dB高灵敏度，在复杂流场中仍能准确捕捉声时差，提高流量计量精度。

●长距离传输：使用距离可达10m，便于中央控制室与现场仪表之间的远距离信号连接。

4、典型应用

●石油天然气管道流量计量：用于高压天然气、原油、成品油管道的非接触式超声波流量测量。

●高压工业气体流量计：集成于工业气体（如氮气、氢气、压缩空气）的精确计量系统。

●化工过程计量：适用于高温、腐蚀性化工介质的过程控制与批量计量。

●液位检测：用于高压容器、反应釜、储罐的液位监测，尤其适合粘稠或高温液体。

5、使用与保障说明

●驱动电压限制：建议驱动电压≤1500Vpp，避免超过压电元件耐受极限，建议配合专用超声波驱动电路使用。

●配对使用：推荐成对订购（发射+接收），出厂已进行灵敏度配对，确保声时测量精度。

●安装与密封：安装时需确保螺纹法兰与管道接口密封良好，避免高压泄漏；电缆引出端应做好防水防尘处理。

●温度冲击注意：虽然工作温度范围宽，但在急剧温差变化（如从280℃快速冷却）时，建议逐步过渡，防止热应力损伤。

●定制支持：可提供不同频率（如40kHz、125kHz）、不同耐压等级及外壳材质（如不锈钢、哈氏合金）的定制版本，欢迎咨询。
