DC13.W1K40 凭借其40kHz高带宽、增益可调设计以及紧凑的封装尺寸，为需要快速响应与高动态精度的压电驱动系统提供了灵活可靠的解决方案，尤其适用于高频驱动、动态形变控制及高灵敏度负载驱动等应用场景。

1、结构设计

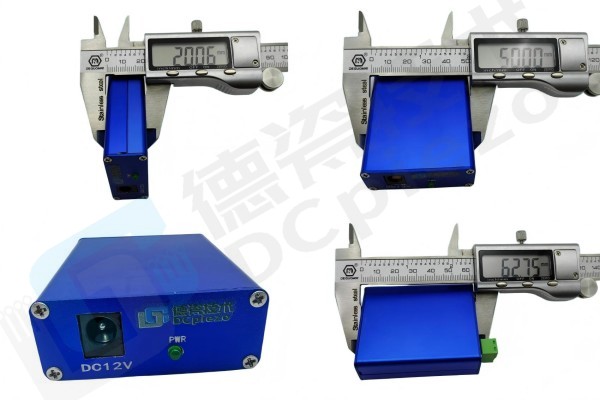

●紧凑单通道布局：尺寸仅63×50×20mm，结构小巧，便于集成于标准仪器机箱或嵌入式系统中。

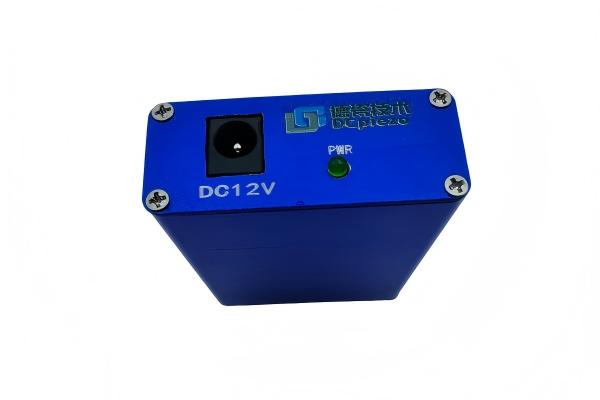

●简化接口设计：采用引脚式或接线端子接口，支持12V供电与模拟信号输入，适配主流控制系统。

●自然散热结构：针对中小功率应用优化，无需主动风扇散热，适合低噪声、高集成度环境。

2、材料特性

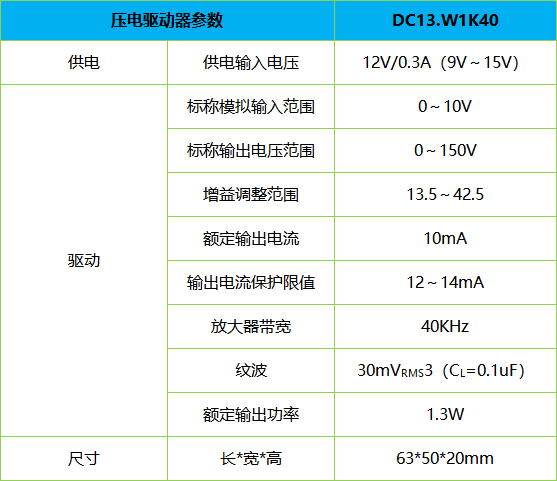

●高带宽输出能力：空载带宽达40kHz（-3dB），满足高频响应与快速动态调节需求。

●低纹波输出设计：在0.1μF容性负载条件下，输出纹波≤30mVRMS，保障对噪声敏感负载的稳定驱动。

●宽输入兼容性：支持增益调节（13.5～42.5倍），可匹配0～3V或0～10V等不同输入信号范围。

3、核心优势

●高动态响应性能：带宽高达40kHz，适用于高速扫描、快速定位与动态波形跟踪等应用。

●灵活增益调节：用户可根据前级信号灵活配置增益倍数，无需额外信号调理电路。

●输出保护与自恢复：内置电流保护机制（限值12～14mA），在短路或过流情况下自动切断输出并尝试恢复，提升系统鲁棒性。

●稳定高压输出：支持0～150V输出电压，额定输出电流10mA，适用于多数压电陶瓷与电容性负载。

4、典型应用

●高频压电驱动：用于高速扫描探针显微镜（SPM）、快速伺服阀、高频振动台等场景。

●动态形变控制：适用于压电变形镜、主动光学元件、动态聚焦系统等。

●精密定位与扫描：驱动压电纳米定位台、高速定位平台，实现高带宽轨迹跟踪。

●科研与测试设备：集成于材料测试系统、高频激励装置、超声波换能器驱动等。

5、使用与保障说明

●负载类型限制：本产品仅适用于驱动容性负载（如压电陶瓷），不可用于感性负载，以免造成损坏。

●保护机制说明：当输出电流达到保护限值时，驱动器会迅速切断输出，并在短时间内尝试恢复；若持续处于短路状态，则进入打嗝式保护模式。

●散热与安装建议：在连续高带宽或高负载条件下运行时，建议确保产品周围有足够通风或适当散热措施，以维持长期稳定性。

●增益调节提示：调整增益前请确认输入信号范围与输出电压需求，避免超出压电元件耐受电压。

●可靠性与支持：提供典型应用接线图及增益配置说明，支持参数定制与系统集成指导。
