多层压电陶瓷是一种重要的换能材料,具有优良的机电耦合效应和对外场响应迅速且体积小、驱动电压低的特点,在机电换能及自动控制等领域得到了广泛应用。

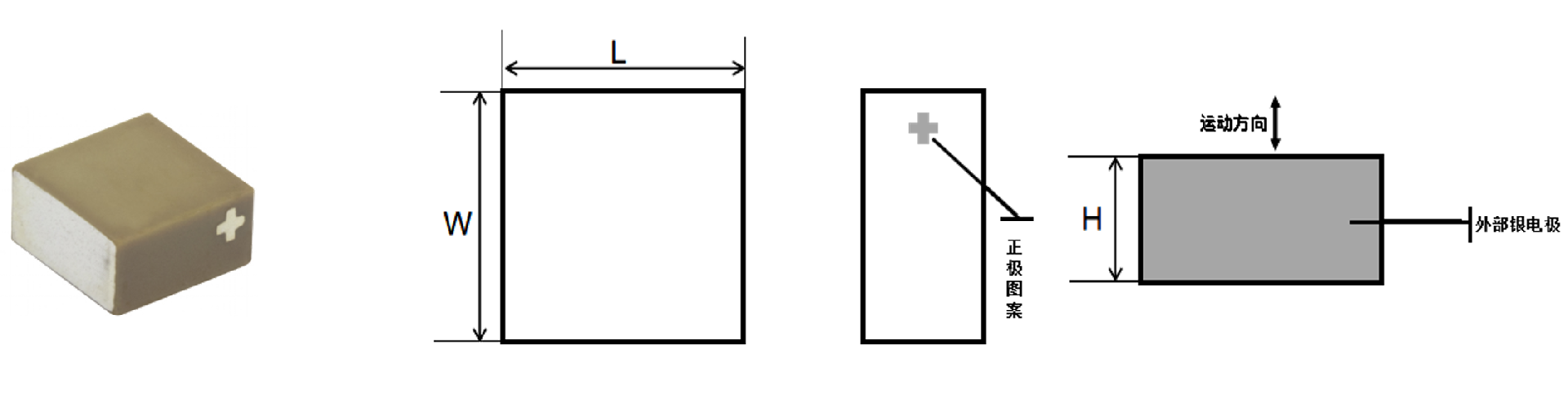

压电陶瓷片内部由陶瓷层及电极层,相互交叉叠堆,外部两侧通过印刷电极,将内部电极引出。
其余四面有陶瓷绝缘层,防潮效果好,并在侧面陶瓷层上印有“十字”图案做为正极标识。
陶瓷芯片位移为其厚度的1‰,标准厚度有2mm/3mm,平面度<±5μm(支持其他厚度定制)。
驱动电压范围:-10V~75V,-20V~100V,-30V~150V。
DCC2-020202产品规格书.pdf
DCC3-020202产品规格书.pdf
DCC3-030303产品规格书.pdf
DCC3-070703产品规格书.pdf
DCS1-050518产品规格书.pdf
DCS1-050523产品规格书.pdf
DCS3-030310产品规格书.pdf
DCS3-030318产品规格书.pdf
DCS3-030320产品规格书.pdf
DCS3-050510产品规格书.pdf
DCS3-050518产品规格书.pdf
DCS3-050520产品规格书.pdf
DCS3-050540产品规格书.pdf
DCS3-050550产品规格书.pdf
DCS3-070736产品规格书.pdf
DCS5-070718产品规格书.pdf
3.广东德瓷技术有限公司_压电陶瓷专家多层压电陶瓷片20200601.pdf

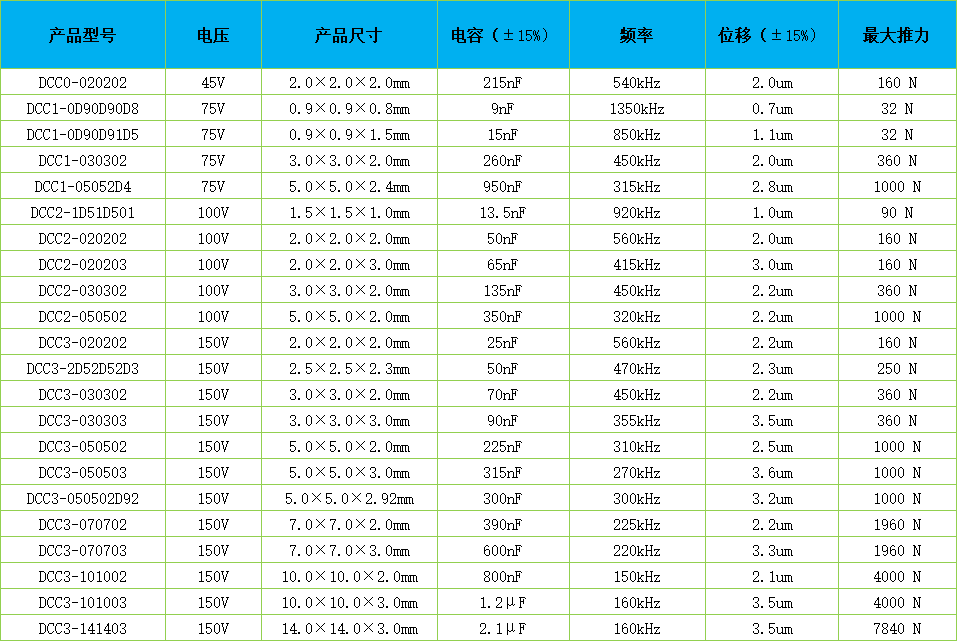

方形
电压
产品尺寸
电容(±15%)
频率
位移(±15%)
最大推力
DCC0-020202
45V
2.0 x 2.0 x 2.0 mm
215 nF ± 15%
540kHz
2.0 µm ± 15%
160 N
DCC1-090908
75V
0.9 x 0.9 x 0.8 mm
9.0 nF ± 15%
1350kHz
0.7 µm ± 15%
32 N
DCC1-090915
0.9 x 0.9 x 1.5 mm
15.0 nF ± 15%
850kHz
1.1 µm ± 15%
DCC1-030302
3.0 x 3.0 x 2.0 mm
260 nF ± 15%
450 kHz
360 N
DCC1-050524
5.0 x 5.0 x 2.4 mm
950 nF ± 15%
315kHz
2.8 µm ± 15%
1000 N
DCC2-151501
100V
1.5 x 1.5 x 1.0 mm
13.5 nF ± 15%
920kHz
1.0 µm ± 15%
90 N
DCC2-020202
50 nF ± 15%
560kHz
DCC2-030302
135 nF ± 15%
450kHz
2.2 µm ± 15%
DCC2-020203
2.0 x 2.0 x 3.0 mm
65 nF ± 15%
415kHz
3.0 µm ± 15%
DCC3-020202
150V
22 nF ± 15%
DCC3-252523
2.5 x 2.5 x 2.3 mm
45nF ± 15%
470kHz
2.3 µm ± 15%
250 N
DCC3-030302
60 nF ± 15%
DCC3-030303
3.0 x 3.0 x 3.0 mm
90 nF ± 15%
355kHz
3.5 µm ± 15%
DCC3-050502
5.0 x 5.0 x 2.0 mm
225 nF ± 15%
310kHz
2.5 µm ± 15%
DCC3-050503
5.0 x 5.0 x 3.0 mm
315 nF ± 15%
270kHz
3.6 µm ± 15%
DCC3-070702
7.0 x 7.0 x 2.0 mm
390 nF ± 15%
225kHz
1960 N
DCC3-070703
7.0 x 7.0 x 3.0 mm
620 nF ± 15%
220kHz
3.4 µm ± 15%
DCC3-101002
10.0 x 10.0 x 2.0 mm
800 nF ± 15%
165 kHz
2.1 µm ± 15%
4000 N
DCC3-101003
10.0 x 10.0 x 3.0 mm
1.2 µF ± 15%
160 kHz
压电陶瓷片内部由陶瓷层及电极层,相互交叉叠堆,外部两侧通过印刷电极,将内部电极引出。其余四面有陶瓷绝缘层,防潮效果好,并在侧面陶瓷层上印有“十字”图案做为正极标识。
