德瓷技术有限公司压电双晶片由多层共烧压电陶瓷层构成，陶瓷层上半部分的偏压控制不受陶瓷层下半部分偏压的影响。施加在陶瓷层上的电压升高，陶瓷层的长度也会随之变长。当上下陶瓷层的延长量不同时，双晶片的自由端就会产生位移。
多层全陶瓷技术
亚微米级分辨率
低压驱动，大出力
低功耗，抗磁场干扰
可真空环境使用
尺寸/电压可定制
多层压电陶瓷双晶片
压电双晶片由多层共烧压电陶瓷层构成，陶瓷层上半部分的偏压控制不受陶瓷层下半部分偏压的影响。施加在陶瓷层上的电压升高，陶瓷层的长度也会随之变长。当上下陶瓷层的延长量不同时，双晶片的自由端就会产生位移。

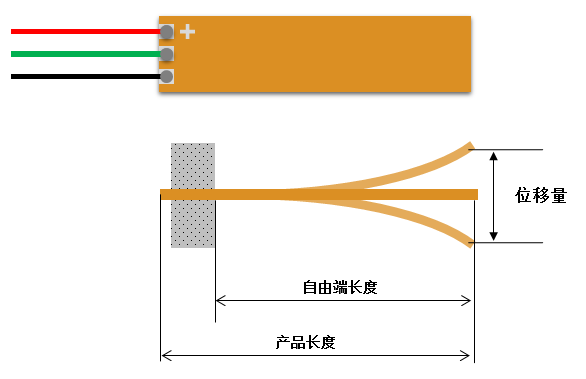

德瓷技术有限公司提供压电双晶片的自由端可以弯曲产生位移，位移的幅度和方向与施加的偏压具有函数关系。它们可在引线接合、电开关、光束偏移、阀门和加速度传感器等应用中使用。压电双晶片带有三条预装的引线，可选没有基板或预装基板。

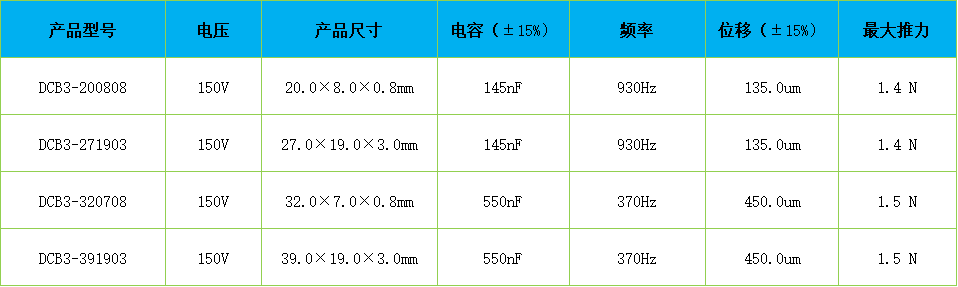

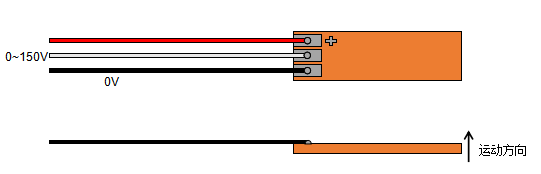

上表面有电连接端，可以连接三个电极，每个电极连接一条引线；连接到红色引线的电极应该施加正偏压，且标记有银色+号。只给上层或下层提供一个偏压，双晶片会在单侧电压控制模式下工作，从而将双晶片的位移限制在一个方向。而给上下层提供不同的偏压时，双晶片的位移可以朝上也可以朝下。请不要在两个引线之间施加超过150 V的偏压，这样会损坏双晶片。
